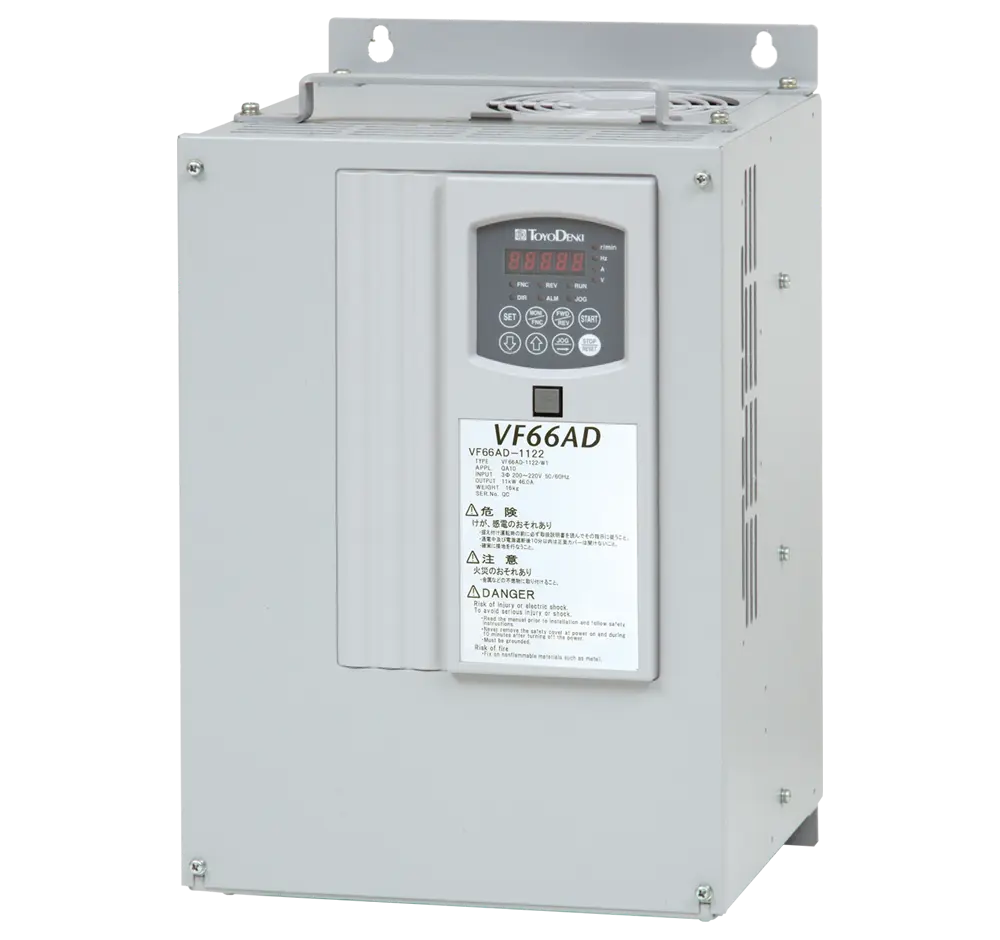

同期制御システム用インバータVF66AD/VF66PD
進化を続けるVF66SVの高精度ドロー制御機能と同期位置制御機能を搭載した高機能モデルです。
特長・機能
VF66AD アブソリュート型同期制御
アブソリュート型の同期制御を実用化し、多くの商用輪転印刷機駆動システムを納入してきました。アブソリュート型同期制御とは、回転指令とモータ回転フィードバックを数値データにて行うものです。回転指令モジュールとしてSHPC-175-Zを、モータにアブソリュートエンコーダを使用し、33,554,432Digit/rの分解能を実現しています。
| アブソリュート回転指令モジュール |
|---|
| SHPC-175-Z |
| 当社独自の同期用通信にて回転位置指令と回転速度指令を送信 |
| 高精度ドロー、同期制御用 |
| 加減速時、セクション間の遅れが最小 |
| RS422 |

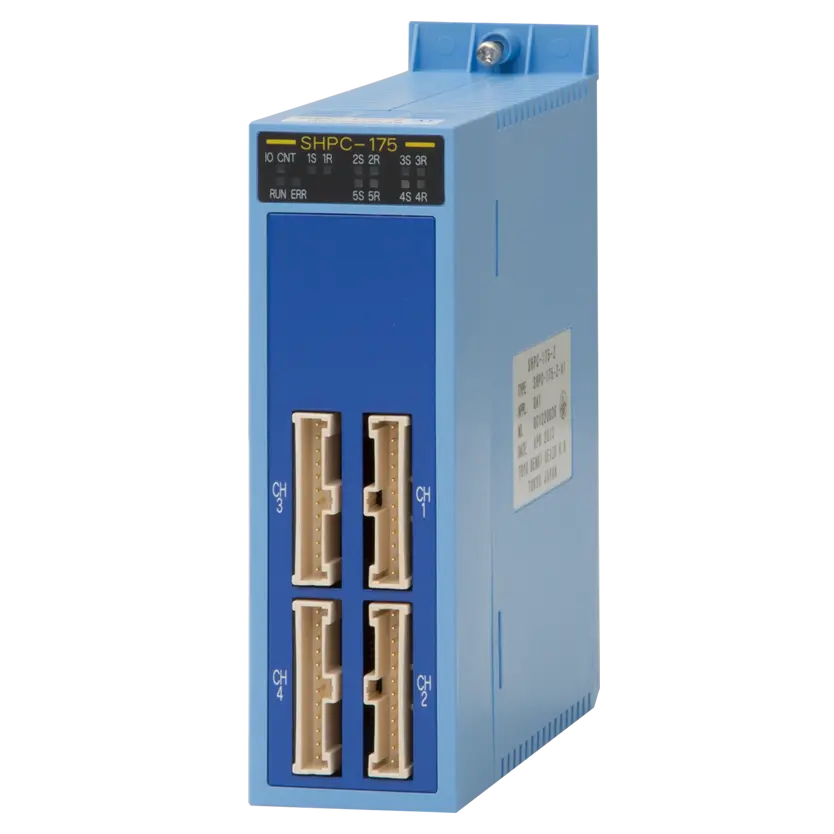

モジュール外観
VF66PD インクリメント型同期制御
インクリメント型同期制御は、従来、VF64SDSインバータに適用し、多数納入してきました。VF66PDは、その後継機として開発しました。VF66PDの同期制御は指令にA,B,Z相を生成するPGエミュレータモジュールを使用します。PGエミュレータモジュールとしてSHPC-172-Zを、モータにインクリメンタルエンコーダを使用し、76,800P/rを達成しました。
| PGエミュレータモジュール |
|---|
| SHPC-172-Z |
| A,B,Z相信号による回転位置指令を生成し出力 |
| 高精度ドロー、同期制御用 |
| 加減速時、セクション間の遅れが少ない |
| RS422または光ファイバ |

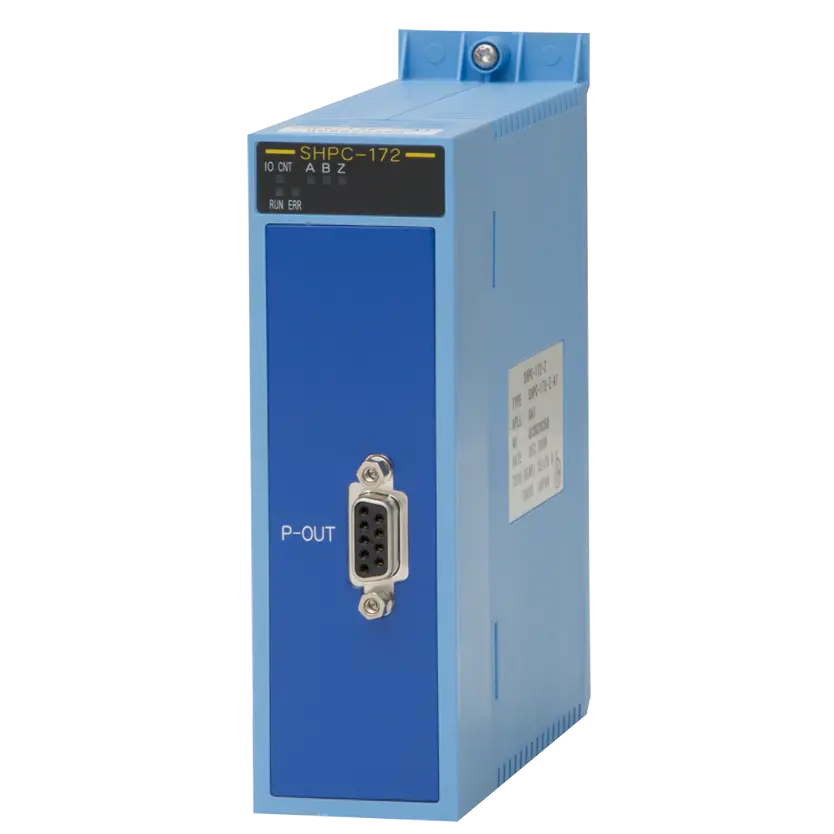

モジュール外観
セクショナルドライブシステムへの適用例
VF66ADによるシャフトレス輪転印刷機への適用例です。速度制御精度は±0.001%を達成、従来にない高精度のセクショナルドライブを実現しています。下段はモータの速度指令を、上段の波形は回転位置誤差△Pの遷移を表しています。
同期制御の回転位置誤差
仕様
| 制御方式 | 速度センサ付ベクトル制御 |
|---|---|
| 容量 | 200Vクラス 11～180kW 400Vクラス 11～1,000kW |
| 電源定格 | 200～220V 380～460V±10% 50 / 60Hz±5% |
| 出力周波数 | 0.1～400Hz |
| 過負荷耐量 | 150% 1分間 200% 3秒間（冷温時 75kW以上は150％max） |
| ネットワーク | OPCN-1 |
| 入力信号 | アナログ±10V（2CH） 多機能入力8点 |
| 出力信号 | アナログ±10V（2CH） 多機能出力3点 |
