非常用発電装置

防災用・一般非常用キュービクル式発電装置は消防法令のキュービクル式自家発電設備基準に適合しています。特に専用の 発電機室が不要ですので、新設の建物はもちろん既設の建物で不燃専用室が設けにくい場合でも設置が容易です。

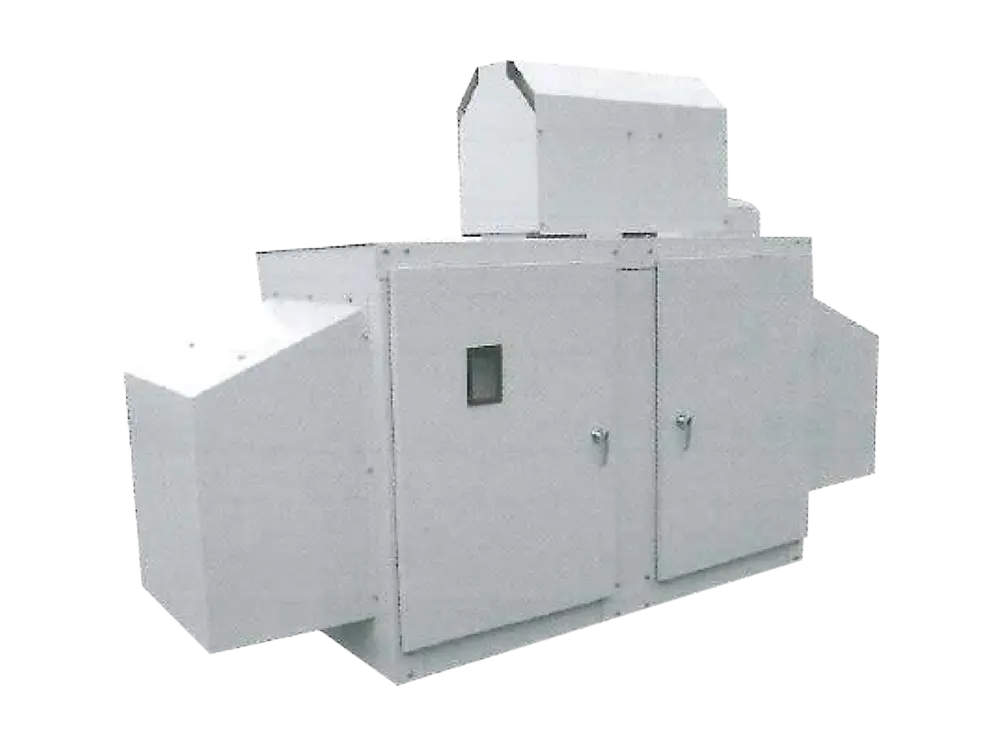

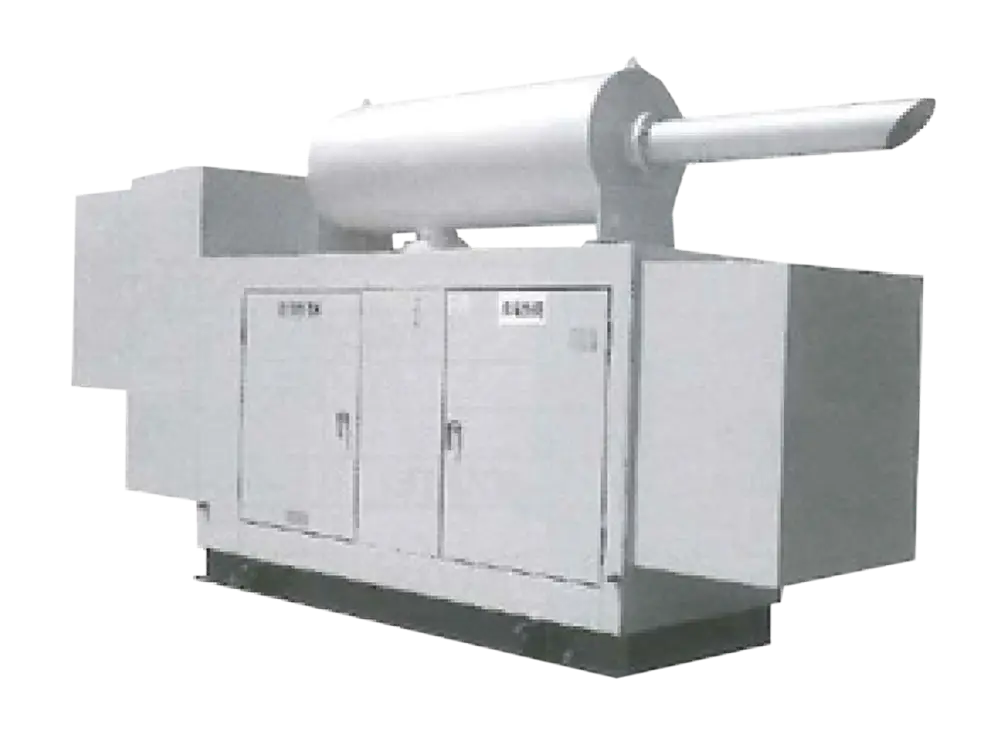

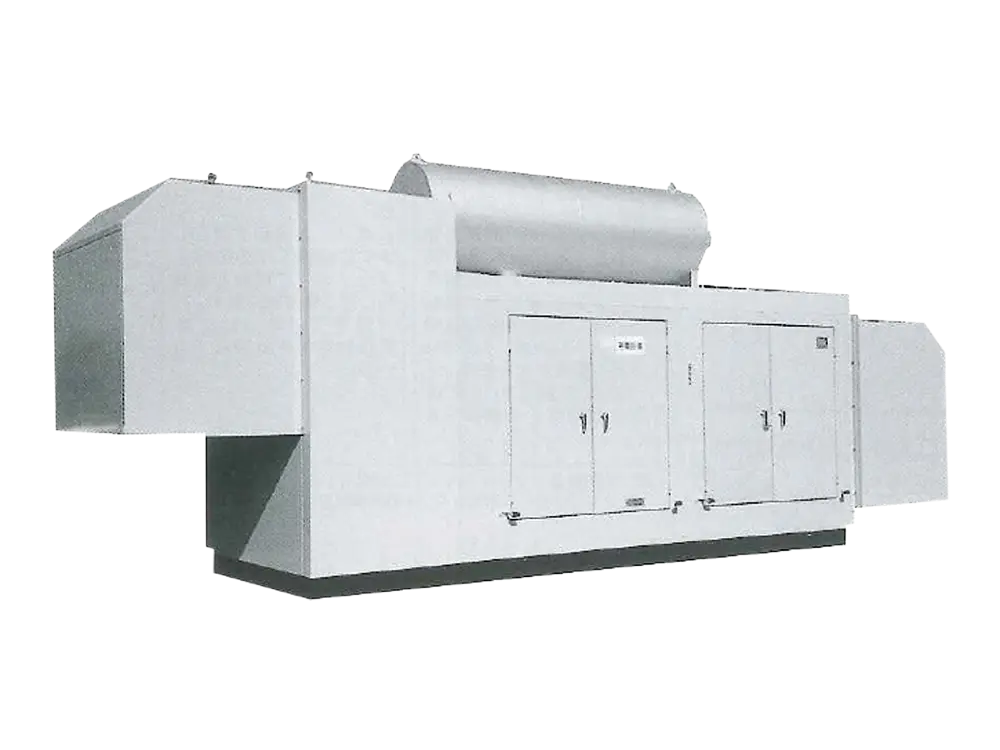

KT-320CL 200/220V 300/320kVA
ZT-66CK 200/220V 50/60kVA(長時間型)
KT-700CLH 6,600V 625/700kVA

特長・機能

小形・軽量

運転に必要な設備をすべてキュービクル内に収納しているため面倒な配線・配管工事、特別な基礎工事を必要とせず、極めて狭い据付面積で設置できます。

専用発電機室が不要

消防法等に適合したキュービクルタイプの自家発電設備のため発電機室を設置する必要が無く、機械室の片隅や屋上などに手軽に設置できます。

スピーディな始動特性と完全自動運転

エンジンと発電機の最適化により、商用電源停止後40秒以内または10秒以内の素早い始動が可能です。
また、マイコン制御により、確実な始動と安定した運転を発揮し高い信頼性と操作性の良い全自動式です。

出力容量範囲

防災用・一般非常用 三相ディーゼル自家発電装置

極数 電圧(V) 出力(kVA)
1 2 200 / 220 20 / 22.5~39 / 43
2 4 200 / 220 50 / 60~500 / 570
3 4 400 / 440 600 / 625~750 / 875
4 4 6,600 300 / 320~1,000 / 1,250

仕様

用途 非常用予備電源
規格 JIS・JEC・JEM 電気設備技術基準 消防法 (一社)日本内燃力発電設備協会認定品
構造 キュービクル構造(屋内または屋外)
使用条件 周囲温度-5~40℃ 相対湿度85%以下
高度 YT-25CK~YT-47CK 海抜150m以下 ZT-66CK~KT-1250CKH 海抜300m以下
バッテリ 制御弁式鉛蓄電池(REH)
外装塗装色 マンセル5Y7 / 1半ツヤ
騒音仕様* 標準騒音
低騒音(約85dB(A) at 1mレベル) 超低騒音(約75dB(A) at 1mレベル)

*:騒音値は4方向エネルギー平均値(半自由音場下による)
