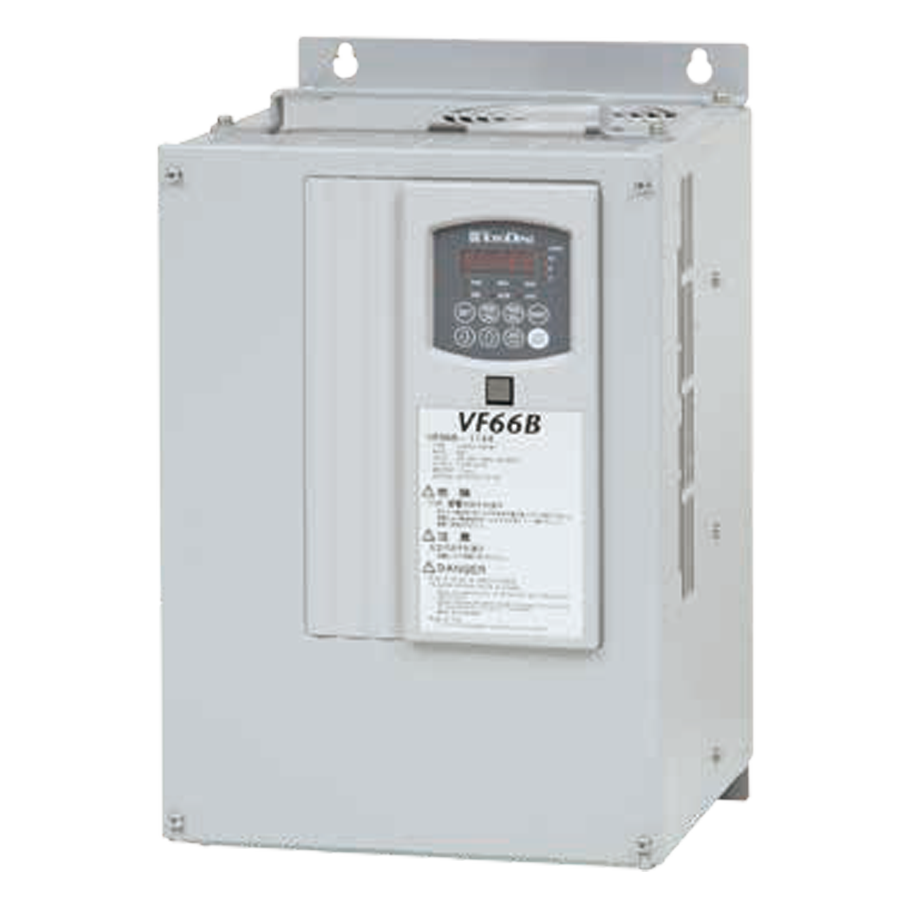

インテリジェントインバータVF66B
ＶＦ６６Ｂインバータは、豊富なアプリケーションとカスタマイズ機能、設計・試験をサポートするパソコンツールにより、省エネを含め、あなたのアイデアを１００％実現します。
特長・機能
システムに合わせたカスタマイズ機能（内蔵PLC機能）
VF66Bの内蔵PLC機能は、18種の制御ブロック、36種のデータフローブロック、5種のラダーブロックで構成され、これら制御ブロックの組合せで任意の制御システムが構築できます。
（プログラム容量は16kB、約1,024ステップ）

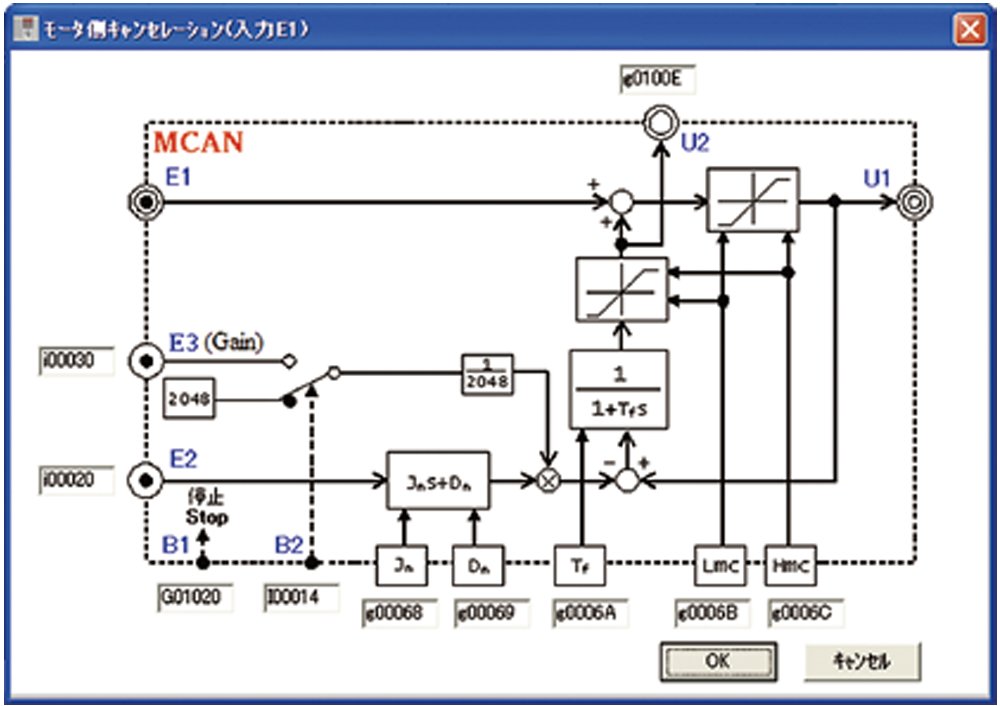

制御ブロック図
多彩なアプリケーションに対応
長年培ってきたモータドライブ技術を結集したＶＦ６６Ｂインバータは、誘導モータおよびEDモータの駆動を、1台で5モード搭載する多才なインバータです。
| 制御モード | 誘導モータ | EDモータ | |||
|---|---|---|---|---|---|
| V/f 制御 |
速度センサレス ベクトル制御 |
速度センサ付 ベクトル制御 |
速度センサレス ベクトル制御 |
速度センサ付 ベクトル制御 |
|
| 速度制御範囲 | － | 1：150 | 1：1,000 | 1：100 | 1：1,000 |
| 始動トルク | － | 200％ | 200％ | 150％ | 200％ |
VF66B ５モード（注）始動トルク特性は下表 過負荷耐量を参照
海外規格への適合
VF66Bインバータは欧州規格およびUL規格に適合した機種を用意しています。これにはPLd、SIL2に対応したSTO機能を搭載し、さらに安全性を向上させています。詳細につきましてはお問い合わせください。
 |
低電圧指令2006/95/EC EMC 指令2004/108/EC に適合しているインバータに貼付されています。 |
|---|---|
 |
機械指令2006/42/EC に適合しているインバータに貼付されています。 |
 |
UL508C に適合しているインバータに貼付されています。 |
適合ラベル
仕様
| 制御方式 | EDM / IM 速度センサ付ベクトル制御 EDM / IM 速度センサレスベクトル制御 IM V / f制御 の5モード |
|---|---|
| 容 量 | 200Vクラス 2.2～180kW 400Vクラス 2.2～1,000kW |
| 電源定格 | 200～220V 380～460V±10% 50 / 60Hz±5% |
| 出力周波数 | 0.1～400Hz |
| 過負荷耐量 | 150% 1分間 200% 3秒間（冷温時 75kW以上は150％max） |
| ネットワークオプション* | OPCN-1 PROFIBUS DP DeviceNET CC-Link RS422 / 485（Modbus RTU） RS232C EtherNet/IP |
| 入力信号 | アナログ0～10V / ±10V / 4～20mA（標準1CH オプション最大2CH 外部2CH） |
| アナログ0～10V / ±10V / 4～20mA（標準1CH オプション最大2CH 外部2CH） | |
| 出力信号 | アナログ0～±10V（標準1CH オプション2CH） 回転 / 周波数計用として出力周波数の6倍のPWM |
| 機能端子2点（標準） 2点（オプション） |
※・OPCN-1：（社）日本電機工業会OPCN-1標準仕様
・CC-Link：CC-Link協会認証
・PROFIBUS DP：PROFIDRIVE-Profile準拠
・Modbus RTU：ASYC66-Z RS485準拠
・DeviceNET：ODVAコンフォーマンステストソフトウエアVer.A-14適合
