戸閉装置

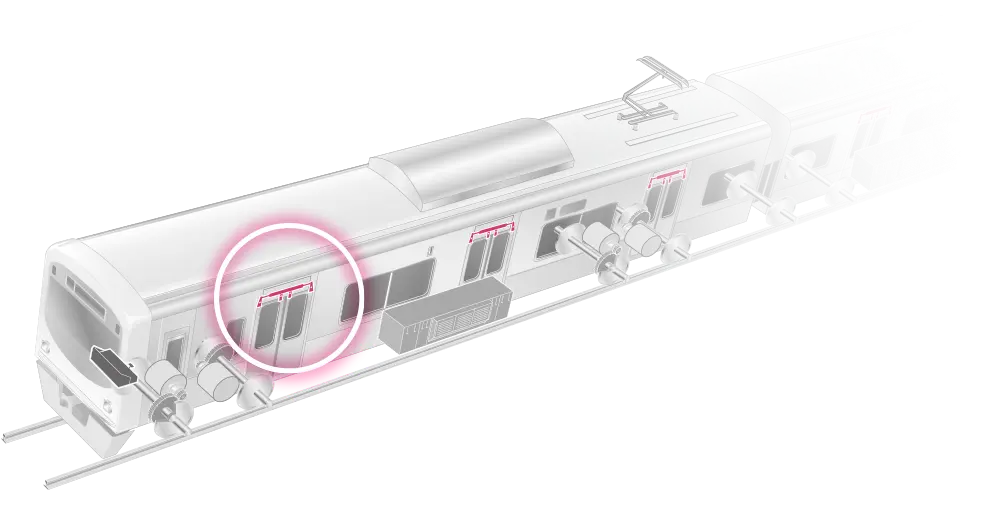

客車のドアを開閉する装置で、主にドア上部に設置されています。
収納場所の省スペース化、関連する電気系統との連携、そして乗客の安全性確保など見地から、設計・制御などの面で様々な工夫が施されています。
特長
- 安全性を確保：開閉時には戸閉力を調整し、戸挟みした乗客や着衣・手回り品の脱出を容易に。走行中は強固な戸閉力を維持。
- 保守作業を軽減：部品点数少量化や長寿命化により保守負担を低減。また軽量化等により着脱作業が容易。
製品紹介
戸閉装置の例
両開き連動方式（Y4）
| 方式 | 空気シリンダー＋ベルト式 |
|---|---|
| 操作空気圧 | 490kPa |
| 電磁弁制御電圧 | DC100VまたはDC24V |
| 扉開口幅 | 1300mm(標準) |
| 戸閉力 | 560N |
| 手動解錠 | エアーコックによる |
| 質量 | 約14kg |

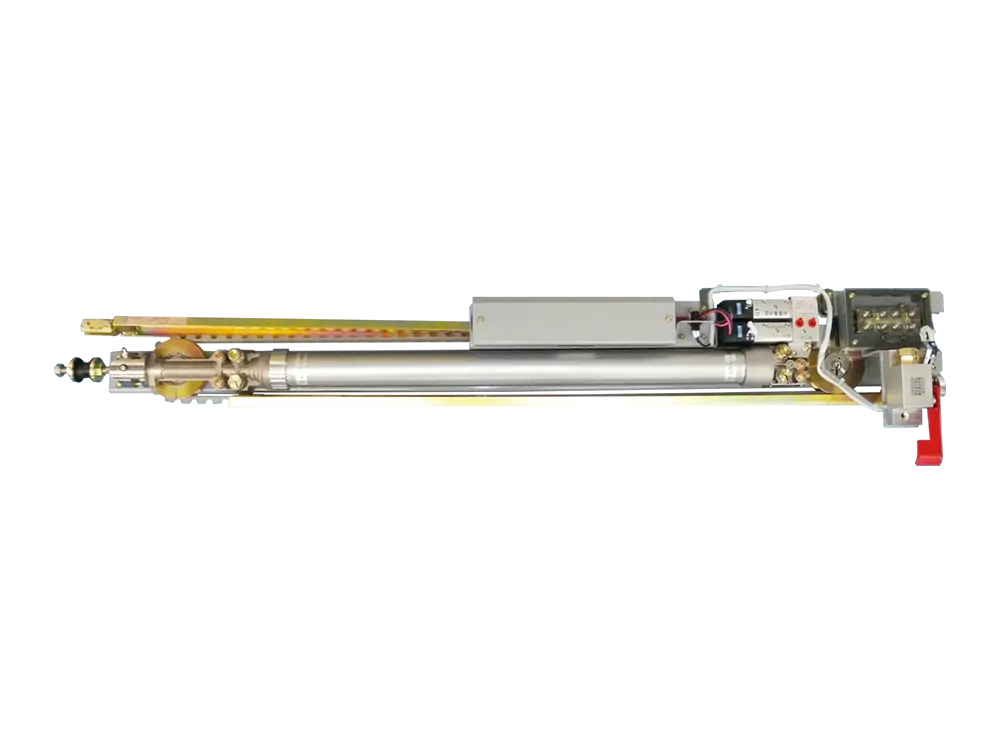

片開き方式（Y6）
| 方式 | 空気シリンダー |
|---|---|
| 操作空気圧 | 490kPa |
| 電磁弁制御電圧 | DC100VまたはDC24V |
| 扉開口幅 | 700～1000mmが可能 |
| 戸閉力 | 560N |
| 手動解錠 | エアーコックによる |
| 質量 | 約15kg |

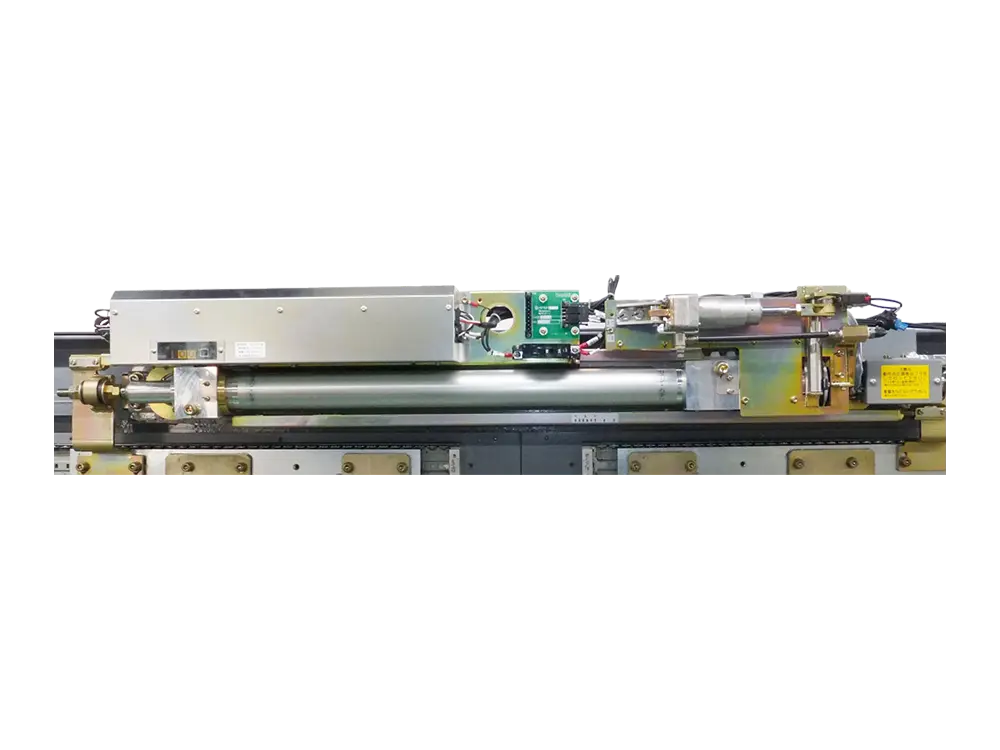

両開き連動方式（YE4）
| 方式 | 電動シリンダー(ボールねじ駆動)＋ベルト式 |
|---|---|
| 制御電圧 | DC100V |
| 扉開口幅 | 1300mm(標準) |
| 戸閉力 | 560N(変更可能) |
| 手動解錠 | 解除レバーによる |
| 質量 | 約17kg |

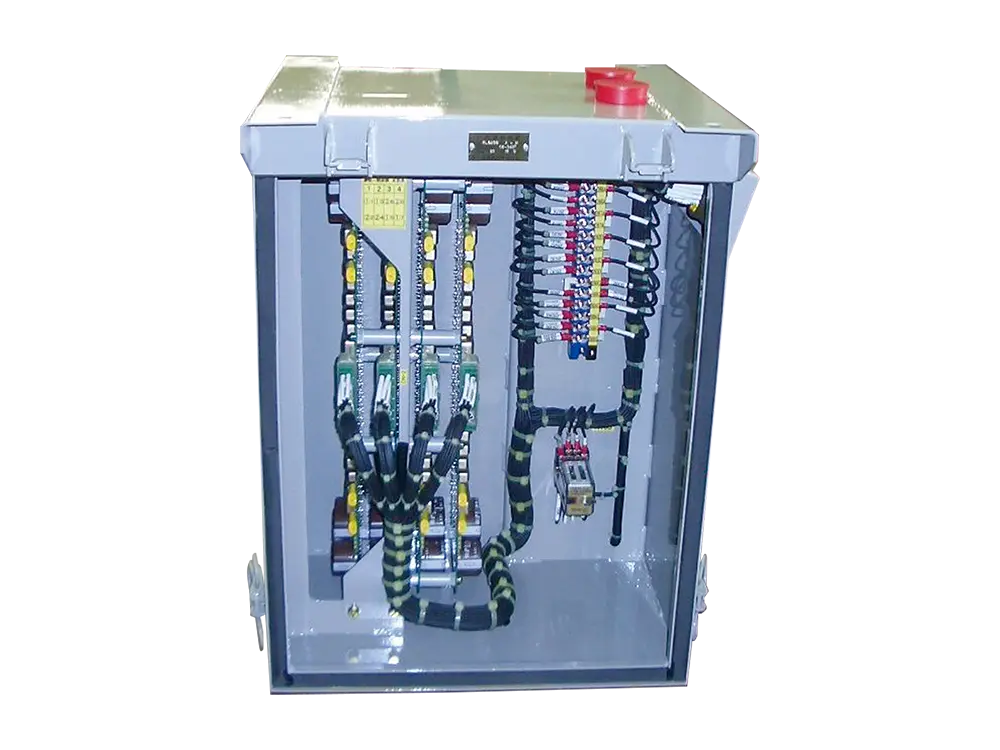

戸閉力弱め制御装置
| 制御電圧 | DC100V |
|---|---|
| 制御扉数 | 6または8開口/両 |
| 艤装 | 床下または座席下 |
