无线电力传感器μTURTLE-P

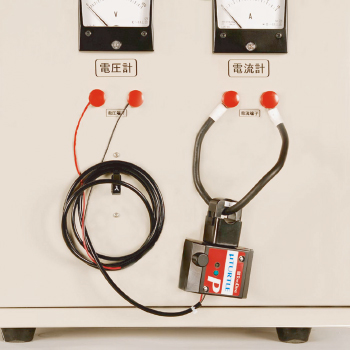

安装图
- 无蓄电池
计量或无线通信所需能源通过电压输入储在内部电容器上。
可将电压输入作为电源使用。 - 兼容单相、三相
可兼容单相与三相电路。
备有三相电路专用电缆。
（※三相电路计量时，需用电缆将2台设备连接起来使用。） - 可进行用电量的计量
除了电流、电压、功率之外，可进行累计用电量的计量。
因能查看根据载荷筛选后用电量，可在安排节能措施时加以有效利用。
（※因不是商用仪表，故不能用于计算电费。）

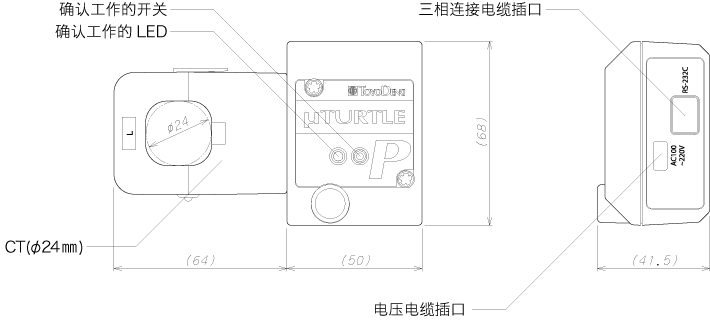

各部位的名称、尺寸
一般规格
| 项目 | 规格 | 备注 |
|---|---|---|
| 输入要素 | 电流/电压 | |
| 计量要素※1 | 电流/电压/有效功率/累计用电量/功率因数 | |
| 额定电流 | 5〜500A | |
| 额定电压 | 100〜220V | |
| 频率 | 50/60Hz | |
| 发送间隔 | 1分~24小时 | 根据设置的台数，间隔有所限制。 |
| 精度 | 電流／電圧 ±1.0% F.S. | 商用频率的正弦波输入时 |
| 電力／電力量 ±2.0% F.S. | 商用频率的正弦波输入时 | |
| 有效输入范围 | 10%〜100% F.S. | 電圧入力を使用 |
| 电源 | 事故電源 80〜220V | |
| 通讯方式 | 315MHz波段特定微电力无线 | |
| LED显示 | 可工作时亮灯 | |
| 使用温度范围 | -10〜50℃ | |
| 使用湿度范围 | 80% RH | 无结露 |
| 必选项 | 单相电压输入电缆 | 用于单相功率计量 |
| 三相电压输入电缆 | 用于三相三线功率测量 | |
| 三相串行电缆 | 用于三相三线功率测量 | |
| 可选附加设备 | PT | 用于400V以上输入时 |
| 正弦波的波峰因数（波高比率） | 2.2 | |
| 发送信号部分尺寸 | 68mm(D)×50mm(W)×42mm(H) | 凸起部分除外 |
| 分离型电缆长度 | 2.5m/1.5m | 5A专用2.5米 |
| 分离型电缆重量 | 85g/50g | 5A专用85克 |
※1：测定值为真实的实效值。
| CT内径[mm] | 额定电流[A] | 尺寸[mm] | 一体型／ 分离型 |
重量[g] | 备注 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 5 | 50 | 100 | 300 | 500 | |||||
| 10 | ○ | 23(D)×39(W)×26(H) | 分离型 | 220 | 重量为分离型 （包括电缆） |
||||
| 16 | ○ | ○ | 31(D)×45(W)×31(H) | 一体型／ 分离型 |
140 | 重量为一体型 （电缆除外） |
|||
| 24 | ○ | 49(D)×64(W)×42(H) | 一体型／ 分离型 |
270 | 重量为分离型 （电缆除外） |
||||
| 36 | ○ | ○ | 61(D)×80(W)×46(H) | 一体型／ 分离型 |
350 | 重量为一体型 （电缆除外） |
|||
